• 0 - 1 000 (kg)
  • 0 - 40 (mm)

Comboios logísticos LT06 – LT10 M/LT10 W

Comboio de interior compacto

Rápidos e ágeis em armazéns

Graças ao seu design compacto, os reboques de comboio logístico LT06 – LT10 M/LT10 W são ideais para o transporte de mercadorias em áreas interiores. São principalmente utilizados para levar matérias-primas do armazém para diversas linhas de montagem dentro do mesmo armazém. Os atrelados disponíveis em duas variantes (estrutura em M e estrutura em W) baseiam-se numa construção de um eixo com duas rodas. Desta forma, são particularmente estreitos e ágeis, o que é especialmente vantajoso em corredores estreitos. O peso próprio reduzido dos atrelados permite uma velocidade elevada do equipamento de tração, aumentando, assim, a capacidade de movimentação. Os reboques de comboio logístico LT06 – LT10 M/LT10 W constituem uma solução económica para europaletes padrão, paletes industriais e recipientes mais pequenos.

Características

Segurança

Para garantir uma operação segura, os LT06 – LT10 M/LT10 W apresentam uma variedade de funcionalidades de segurança. Um dispositivo antiarranque automático assegura que o comboio logístico não se coloca em movimento com uma estrutura de carga baixada. Em simultâneo, durante a deslocação, o mecanismo de abaixamento dos atrelados está desativado. Um dispositivo de fixação da carga patenteado fixa a carga de forma fiável. A estrutura em W dispõe ainda de um dispositivo de fixação da carga redundante. Opcionalmente, a função de elevação hidráulica pode ser substituída por uma elevação elétrica. Isto reforça a segurança operacional e possibilita uma operação silenciosa. A proteção dos pés está presente nas estruturas em W, em função da construção, e disponível opcionalmente nas estruturas em M, a fim de evitar o risco de ferimentos. A pedido, estão disponíveis outros equipamentos opcionais, tais como bandeiras de segurança, proteções contra passagem e proteções contra intempéries.

  • Dispositivo antiarranque com estruturas de carga baixadas
  • Mecanismo de abaixamento desativado durante a marcha
  • Dispositivo de fixação patenteado das estruturas de carga
  • Dispositivo de fixação da carga redundante das estruturas em W
  • Elevação elétrica opcional

Ergonomia

Os LT06 – LT10 M/LT10 W são concebidos com o máximo conforto. As estruturas em M são carregadas e descarregadas ao nível do solo. Isto alivia o operador e reduz o risco de queixas físicas devido a elevação repetida. A estrutura em W dispõe de uma plataforma inclinada, que facilita a inserção e remoção dos suportes de carga ao operador. O bloqueio das estruturas de carga é automático, enquanto o desbloqueio se encontra comodamente a uma altura ergonómica, podendo ser acionado com o pé. Além disso, a estrutura em M dos atrelados de comboio logístico dispõe de um mecanismo de ejeção ergonómico, que move a carga a partir de trás na direção do operador, assim que este solta o bloqueio.

  • Bloqueio automático das estruturas de carga
  • Desbloqueio possível comodamente com o pé
  • Mecanismo de ejeção ergonómico nas estruturas em M
  • Estrutura em M: carregamento e descarregamento dos atrelados ao nível do solo
  • Estrutura em W: a plataforma inclinada facilita a inserção dos suportes de carga

Movimentação

Os atrelados LT06 – LT10 M/LT10 W apresentam duas variantes de estrutura diferentes: como solução de iniciação, as estruturas em M são adequadas para o transporte de cargas mais leves em rotas com o mesmo lado de carregamento e descarregamento. Por outro lado, as estruturas em W permitem carregamentos e descarregamentos de ambos os lados, sendo, assim, de utilização flexível. A compacta construção de um eixo sobre duas rodas torna as estruturas de carga particularmente ágeis e permite manobras de marcha dinâmicas, mesmo em áreas interiores estreitas. O peso reduzido das estruturas de carga permite ao equipamento de tração percorrer trajetos a maior velocidade. A elevação e o abaixamento automáticos das estruturas de carga permitem uma rápida movimentação de cargas: quando o operador sobe para o equipamento de tração, as estruturas são elevadas para o transporte. Ao sair do equipamento, estas são novamente baixadas. Para a movimentação rápida e simples de trolleys, as estruturas de carga estão equipadas com guias de inserção suaves.

  • Construção de um eixo compacta para a utilização em espaços estreitos
  • Peso próprio reduzido permite velocidades de marcha mais elevadas
  • Elevação e abaixamento automáticos das estruturas de carga
  • Guias de inserção suaves para trolleys
  • Estrutura em W: carregamento e descarregamento cómodos de ambos os lados

Assistência técnica

Os LT06 – LT10 M/LT10 W representam elevada disponibilidade e necessidade de manutenção reduzida. Os intervalos de manutenção do equipamento de tração e das estruturas de carga estão sincronizados, a fim de garantir um planeamento e execução eficientes dos trabalhos de manutenção. O design simples das estruturas com poucas peças reduz a necessidade de assistência técnica e permite uma manutenção económica. A pedido, as estruturas de carga podem ser reequipadas com elevação elétrica. Para tal, apenas é necessário um motor de elevação, o que simplifica ainda mais a manutenção. O dispositivo de bloqueio mecânico e o sistema de timão são de fácil manutenção e assistência.

  • Manutenção simultânea de atrelados e trator
  • Design simples das estruturas com poucos componentes
  • Sistema de timão e dispositivo de bloqueio de manutenção reduzida
  • Elevação elétrica opcional com um motor de elevação

Vídeos e imagens

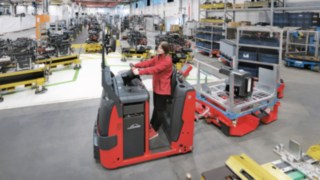

LT06 – LT10 M/LT10 W da Linde Material Handling

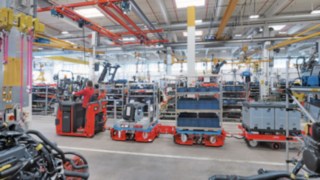

LT06 – LT10 M/LT10 W da Linde Material Handling

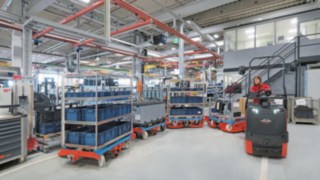

LT06 – LT10 M/LT10 W da Linde Material Handling
LT06 – LT10 M/LT10 W da Linde Material Handling
LT06 – LT10 M/LT10 W da Linde Material Handling
LT06 – LT10 M/LT10 W da Linde Material Handling
LT06 – LT10 M/LT10 W da Linde Material Handling
LT06 – LT10 M/LT10 W da Linde Material Handling

Dados técnicos

Model Load capacity/Load Lift Lift function Overall length Overall width
LT06-M 0,6 (t) 40 (mm) Hydraulic/electric 1953 (mm) 1007 (mm)
LT10-M 1,0 (t) 40 (mm) Hydraulic/electric 1953 (mm) 1007 (mm)
LT10-W 1,0 (t) 40 (mm) Hydraulic/electric 2069 (mm) 1070 (mm)

Equipamento especial

Proteção em lona protege as mercadorias

Proteção contra intempéries

Para as estruturas em M e em W, está disponível uma proteção em lona, que pode ser colocada por cima da estrutura. Esta pode ser aberta de um lado, nas estruturas em M, e de dois lados, nas estruturas em W.

Iluminação traseira com conjunto de luzes traseiras LED com quatro funções

Iluminação traseira

Está disponível um conjunto de luzes traseiras LED com quatro funções (piscas, luz traseira, luz de travagem, luzes de matrícula) com suporte magnético e duas luzes. O compartimento em vidro transparente é estanque e está certificado conforme a e4 e ISO 1724.

Bandeiras de segurança asseguram uma boa visibilidade das estruturas de carga

Bandeiras de segurança

Duas bandeiras de segurança asseguram que as estruturas de carga estão sempre bem visíveis. Especialmente em viagens com pouca ou nenhuma carga.

Estruturas para recolha múltipla de suportes de carga disponíveis

Recolha múltipla de suportes de carga

Na versão padrão, as estruturas em M e em W alojam um trolley. Opcionalmente, estão disponíveis estruturas em M para a recolha de dois trolleys e estruturas em W que podem alojar três trolleys.

Proteção dos pés assegura mais segurança durante o trabalho

Proteção dos pés em estruturas em M

Um dispositivo adicional na estrutura em M impede que o operador fique com o pé preso durante o trabalho na estrutura. Esta proteção já está incluída nas estruturas em W, em função da construção.

Estruturas de carga com dispositivo de elevação elétrico

Elevação elétrica

As estruturas de carga estão equipadas de série com um sistema de elevação hidráulico. Mas, opcionalmente, podem também ser equipadas com um dispositivo de elevação elétrico.

Proteção contra passagem entre as estruturas evita o pisamento do timão do atrelado

Proteção contra passagem

O espaço entre as estruturas pode ser protegido com uma faixa de segurança, para evitar o pisamento do timão do atrelado. A faixa pode também ser reequipada.

Trolleys em muitas versões para as mais diversas cargas

Trolleys

Para todos os modelos de comboio logístico, a Linde fornece trolleys em muitas versões para as mais diversas cargas. Estes podem ser equipados, por exemplo, com estantes modulares.

Sistema de controlo do comboio logístico coordena tarefas de transporte e indica rotas ideais

Logistic Train Controller

O sistema de controlo do comboio logístico coordena as tarefas de transporte e indica aos operadores as rotas ideais. O painel de instrumentos do software mostra todas as informações importantes num relance e possibilita análises para a otimização de processos.
